GN19-12型户内高压隔离开关系高压开关设备,用于额定电压12KV,交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分合电路之用，亦有派生产品防污型，高原型的和加装带电显示装置等。本系隔离开关配用CS6-1型人力操作机构(带面板的隔离开关为自带连体操作机构)。本系列隔离开关为三极型，由底架、转轴、及杠杆、瓷支柱绝缘子、闸刀及接线板等部分组成。转轴安置在底架上，其上焊有三对杠杆，杠杆通过拉杆瓷绝缘子与闸刀项链。转轴伸岀底架，其任何一段均可与操作机构相连。C型为穿墙式。其中C1表示转动在穿墙侧；C2表示开断在穿墙侧；C3表示两侧均在穿墙侧。

正常使用条件

♦海拔不超过1000m;

♦周围空气温度：-25*~+40匸；

♦周围环境相对湿度：日平均值不大于95%月平均值不大 于 90%;

♦地震裂度不超过8度；

♦安装场所：没有火灾，易燃，易爆，严重污秽，化学腐 蚀及剧烈振动场所。

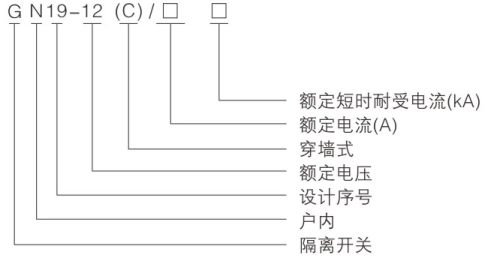

型号含义

技术参数
