户外陆地式预付费计量装置户外落地式真空断路器

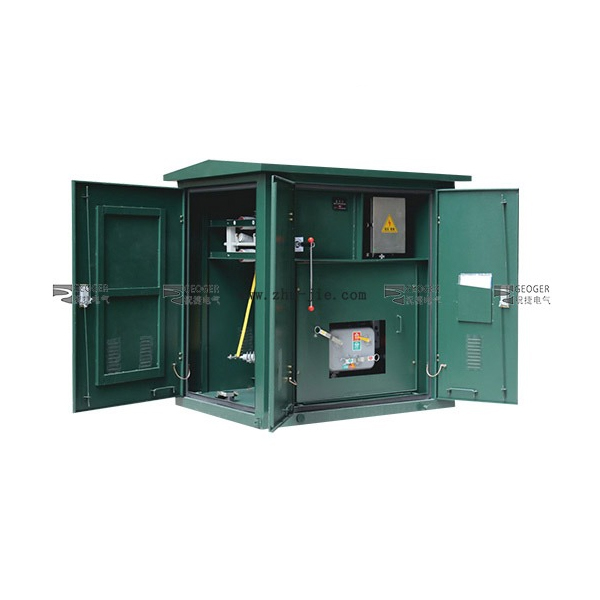

落地式分界开关一体化预付费计量装置是一款将柱上高压计量、开关、控制箱体改为柜体式结构方式的产品，由整体浇注干式高压计量箱及ZW32F型智能分界开关组合而成，箱体采用不锈钢或铁板喷塑材质生产。此产品在结构上安装方便，外观美观，高压部分与低压计量表室完全隔离，并且在设备带电情况下高压室无法开门操作，只有在停电情况下才能将高压室门打开，安全可靠。产品占用面积小，是生活区、工矿企业与箱式变配套使用完美的组合产品。人员可直接开门进行查看表底和就地操作开关动作。互感器采用全封闭环氧树脂真空浇筑，因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保护电流互感器，与智能控制器实现零序、过流、速断保护，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。此产品具备了FTU功能实现开关遥控分合闸;也具有GPRS远程操控功能（详细内容见下"智能控制器说明“）。

正常使用条件

a.海拔高度不超过3000m;污秽等级：Ⅵ级。

b.周围空气温度：-40℃~+40℃；日温差：日变化25℃。

c.风速不大于35m/s;地震强度不超过8级。

d.无易燃、易爆炸危险、化学腐蚀的场所。

e.引用标准

f.GB763-90《交流高压电器在长期工作时间时的发热》

g.GB1207-1997《电压互感器》

h.GB1208-1997《电流互感器》

i.GB17201-1997《组合互感器》

j.GB4208-93《外壳防护等级》

k.GBJ63-90《电力装置的电测仪表装置设计规范》

l.DL/T448-2000《电能计量装置管理规范》

m.DL/T566-95《电压失压记时仪技术条件》

n.JB5777.2-91《电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件》

o.GB/T11022《高压开关设备和控制设备标准的共用技术》

p.JB5777.3-91《电力系统二次电路用控制及继电保护屏（柜台）基本试验方法》

q.DL/T593-96《高压开关设备的共用订货技术条件》

r.GB/1984《交流高压断路器》

s.GB/T11022《高压开关设备和控制设备标准的共用技术标准》

t.GB311.1《高压输变电设备的绝缘配合》

u.GB/T16927.1《高电压试验技术第一部分：一般试验要求》

v.GB3309《高压开关设备在常温下的机械试验》

w.GB311.1-1997《高压输变电设备的绝缘配合》

x.SD109《电能计量装置检定规程》
